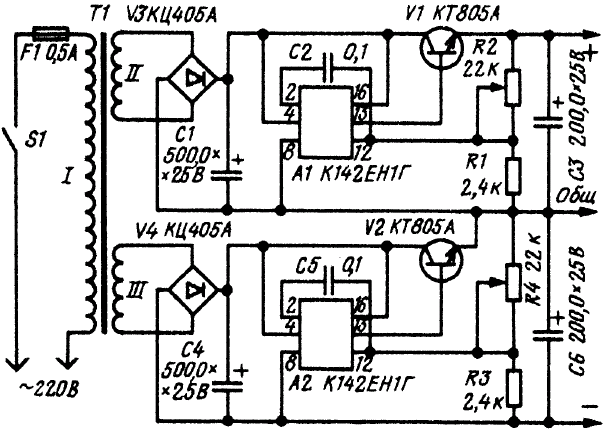

Схема такого источника приведена на рисунке. Он состоит из двух стабилизированных выпрямителей, работающих от одного трансформатора питания Т1. Выходное напряжение источника может изменяться от ±3 В до ±20 В при токе нагрузки 0,5 А. Коэффициент нестабильности по напряжению не хуже 0,5%/В. Оба плеча источника идентичны и независимы.

Выпрямители собраны по двухполупериодной мостовой схеме на диодных оборках КЦ405А. Собственно стабилизатор выполнен на микросхемах К142ЕН1Г и тразисторах V1 в одном плече и V2 - в другом плече схемы. Регулировка выходного напряжения осуществляется переменными резисторами R2 и R4. Для уменьшения пульсаций выпрямленных напряжении на входе каждого стабилизатора включены конденсаторы большой емкости. Транзисторы V1 и V2 установлены на черненных алюминиевых ребристых радиаторах. Площадь каждого радиатора 400 см2. Переменные резисторы R2 и R4 типа СПО-0,5. Электролитические конденсаторы - К50-6. Трансформатор Т1 намотан на магнитопроводе Ш20Х40. Обмотка I содержит 1210 витков провода ПЭВ-1 0,3, обмотки II и III - по 90 витков провода ПЭВ-1 0,67. Рисунок печатной платы и описание приводятся в [ 9 ].
