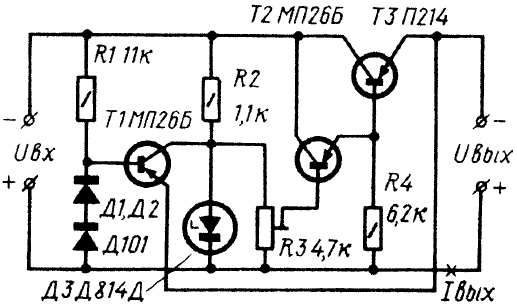

На рисунке приведена схема транзисторного параметрического стабилизатора напряжения на составном регулирующем транзисторе Т2 ТЗ с устройством защиты от коротких замыканий выхода на транзисторе Т1. Номинальное входное напряжение этого стабилизатора 21В, ток нагрузки 0,ЗА, диапазон изменения выходного напряжения 2...12В.

Устройство защиты работает следующим образом. На базу транзистора Т1 подано стабильное напряжение смещения величиной около 1,7 В с диодов Д1 и Д2 (используются в качестве стабисторов). Совместно с резистором R1 они образуют делитель входного напряжения. В отсутствие перегрузки выхода транзистор Т1 закрыт, так как потенциал его базы относительно эмиттера положителен. При коротком замыкании выхода эмиттер транзистора Т1 замыкается на «общий плюс». Вследствие этого потенциал его базы относительно эмиттера становится отрицательным, и транзистор открывается. Его коллекторный ток проходит по резистору R2, падение напряжения на нем возрастает, отрицательное смещение на базе транзистора Т2 резко уменьшается и составной регулирующий транзистор переходит в состояние, близкое к состоянию «закрыт». Таким образом, ток короткого замыкания ограничивается. Как только короткое замыкание нагрузки будет ликвидировано, база транзистора Т1 снова получит положительное смещение, и нормальная работа стабилизатора автоматически восстановится. Описание этой схемы приводится в [ 11].
