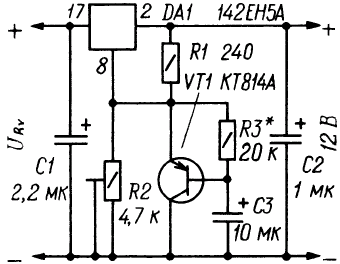

Функции «коммутирующего» элемента в этом устройстве выполняет транзистор VT1. В момент включения питания начинает заряжаться конденсатор СЗ, поэтому транзистор открыт и шунтирует нижнее плечо делителя R1R2. По мере зарядки конденсатора через резистор R3 транзистор закрывается, напряжение на выводе 8 DA1, а следовательно, и на выходе устройства возрастает, и спустя некоторое время выходное напряжение достигает заданного уровня. Длительность установления выходного напряжения зависит от постоянной времени цепи R3C3. Назначение конденсаторов С1 и С2 - то же, что и в предыдущей схеме.
