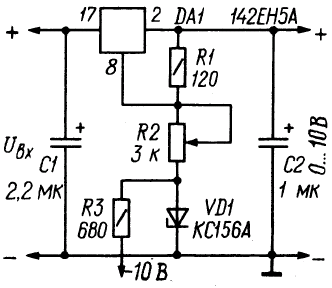

На следующем рисунке изображена схема устройства, выходное напряжение которого можно регулировать от 0 до 10В. Требуемое значение устанавливают переменным резистором R2, При установке его движка в нижнее (по схеме) положение (резистор полностью выведен из цепи) напряжение на выводе 8 DA1 имеет отрицательную полярность, поэтому выходное напряжение СН равно 0. По мере перемещения движка этого резистора вверх отрицательное напряжение на выводе 8 ИМС уменьшается и при некотором его сопротивлении становится равным выходному напряжению микросхемы. При дальнейшем увеличении сопротивления резистора выходное напряжение СН возрастает от 0 до максимального значения. Недостаток схемы - необходимость внешнего источника напряжения -10В.
