Основные технические характеристики блока питания следующие; напряжение питания - 200...240 В, выходные напряжения - ±25, 20 и 10 В при токах нагрузки соответственно 3, 1 и ЗА; КПД - 0,75.

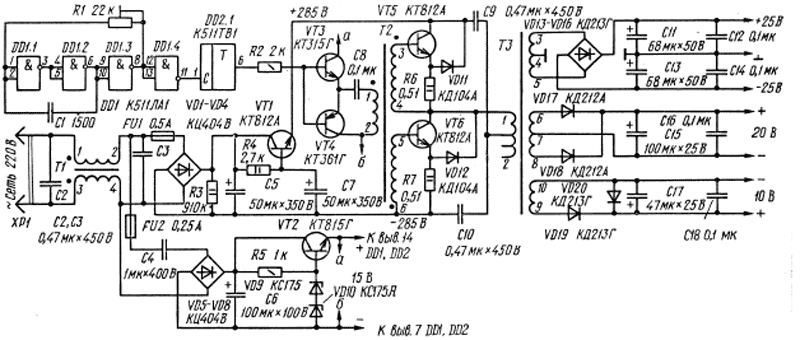

Принципиальная схема устройства показана на рисунке. Функции сетевого фильтра выполняют элементы С2, Т1, СЗ, Выпрямитель преобразователя напряжения двухполупериодный мостовой на диодах VD1-VD4, транзисторный фильтр образован элементами R3, С5, R4, VT1, 01. Он уменьшает пульсации выпрямленного напряжения частотой 100 Гц, что необходимо для предотвращения модуляции ими прямоугольного напряжения высокочастотного преобразователя. Последний выполнен на транзисторах VT5, VT6. Через понижающий трансформатор ТЗ его выходное напряжение поступает на двухполупериодные выпрямители VD13-VD16;VD 17, VD18 и VD19, VD20, Пульсации выпрямленных напряжений сглаживают конденсаторы С11-С18. Задающий генератор собран на элементах миросхемы DD1. Подстроечным резистором R1 частоту следования его импульсов можно изменять в пределах от 100 до 200 кГц. Триггер DD2.1 формирует из них импульсы с более крутыми фронтами и вдвое меньшей частотой следования. С преобразователем напряжения генератор связан через комплементарный эмиттерный повторитель на транзисторах VT3, VT4 и трансформатор Т2. Питание на задающий генератор поступает через выпрямитель (VD5-VD8) и стабилизатор напряжения (VT2, R5, VD9, VD10). Избыток сетевого напряжения гасит конденсатор С4. Конструкция и детали. В блоке питания могут быть использованы любые подходящие по габаритам и параметрам резисторы и конденсаторы. Вместо транзисторов КТ812А можно применить КТ809А или КТ704Б. Статические коэффициенты передачи тока транзисторов VT5,VT6 должны быть примерно одинаковыми. Заменять микросхемы серии К511 какими-либо другими не рекомендуется, поскольку они менее всего подвержены действию высокочастотных помех и позволяют получить довольно большой (около 13В) размах импульсов на выходе триггера. В крайнем случае можно воспользоваться микросхемами серии К155, однако это потребует дополнительного усиления импульсов, подаваемых на базы транзисторов VT3, VT4. Не следует заменять и диоды КД213Г и КД212А, так как они имеют довольно высокую граничную частоту (около 100 кГц), позволяющую выбрать такую же частоту преобразования и, как следствие этого, уменьшить габариты выходного трансформатора ТЗ и поднять КПД блока питания. Трансформатор сетевого фильтра Т1 выполнен на кольцевом магнитопроводе типоразмера К20Х10Х5 из феррита М2000НМЗ, обе его обмотки содержат по 17 витков провода МГТФ 0,5. Магнитопровод трансформатора преобразователя Т2 - К16Х8Х6 из феррита М2000НН-1, все его обмотки намотаны в три провода (ПЭЛШО 0,12) и содержат по 90 витков. В выходном трансформаторе ТЗ использован магнитопровод К38Х24Х7 из такого же материала. Его обмотки 1-2, 3-4-5 и 9-10 содержат соответственно 30-1-5+5; 5+5 и 2 витка провода ПЭВ-2 1,0, обмотка 6-7-8 - 4+4 витка провода ПЭВ-1 0,6, Все обмотки равномерно распределяют по кольцу и тщательно закрепляют, а для исключения межобмоточных замыкании отделяют одну от другой фторопластовой пленкой. Мощные транзисторы VT2, VT5, VT6 размещены на трех теплоотводах с площадью охлаждающей поверхности 65 см2 каждый. Подробнее о блоке питания рассказано в [44].
