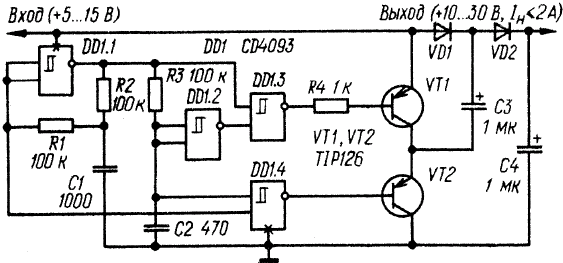

На рисунке приведена схема удвоителя напряжения, способного обеспечить в нагрузке ток до 2А. В основу преобразователя положен генератор импульсов на логическом элементе DD1.1, охваченном цепью обратной связи R1C1R2, которая задает частоту генерации. Вырабатываемые генератором импульсные сигналы в противофазе поступают на входы логических элементов DD1.3 и DD1.4. управляющих мощными ключевыми транзисторами VT1 и VT2. Для исключения возможности короткого замыкания источника питания во время их переключения на вторые входы элементов DD1.3 (через инвертор DD1.2 и DD1.4 поступают импульсы, задержанные примерно на четверть периода интегрирующей цепью R3C2. Благодаря этому, открывающие импульсы, (отрицательной относительно эмиттеров полярности) на базах транзисторов оказываются разнесенными во времени, и сквозной ток через оба транзистора исключается. Если открыт транзистор VT2, конденсатор СЗ заряжается через диод VD1 до напряжения источника питания. Через полпериода открывается транзистор VT1, конденсатор СЗ оказывается включенным последовательно с источником, и конденсатор С4 через диод VD2 заряжается практически до удвоенного напряжения питания. ИМС CD4093 можно заменить на К561ТЛ1. Транзисторы следует применять из серии КТ825 и диоды серии КД202. Для снижения уровня пульсаций при максимальных токах нагрузки емкость конденсаторов СЗ и С4 желательно увеличить до 10 мкФ и, кроме того, параллельно конденсатору С4 включить пленочный или керамический емкостью 0,1...1мкФ.
