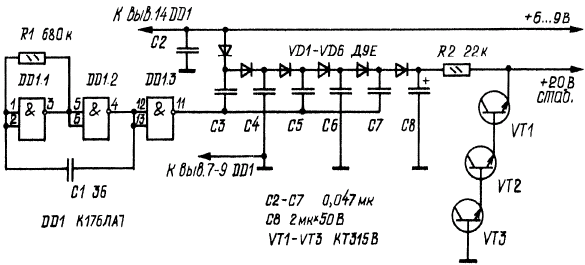

При использовании варикапов в переносных приемниках с питанием от источников напряжением 6...9В возникает необходимость в преобразователе, повышающем напряжение примерно до 20В. Большинство описанных на страницах радиолюбительских журналов преобразователей напряжения мало подходят для использования в переносных приемниках, поскольку требуют применения повышающих трансформаторов и стабилитронов Д814 с минимальным током стабилизации ЗмА, что усложняет их изготовление и снижает экономичность. Этих недостатков нет у преобразователя, схема которого приведена на рисунке.

Он не содержит намоточных деталей, экономичен и прост в налаживании. Преобразователь состоит из генератора прямоугольных импульсов на микросхеме DDI, умножителя напряжения на диодах VDI- VD6 и конденсаторах СЗ - С8, параметрического стабилизатора напряжения на транзисторах VT1 - VT3. В качестве стабилитронов используются эмиттерные переходы транзисторов. Режим стабилизации наступает при токе 5...10мкА. Помимо указанных на схеме, в преобразователе можно использовать микросхемы К176ЛЕ5 и К176ЛА9, транзисторы КТ315, КТ316 с любым буквенным индексом, диоды Д9А, Д9В, Д9Ж. Конденсаторы С1-.С7 - КЛС или KM, C8 -К50-6 или К50-3, резисторы МЛТ или ВС. Налаживание преобразователя сводится к подбору транзисторов VT1 - VT3 с требуемым напряжением стабилизации. При изменении напряжения питания приемника от 6,5 до 9В потребляемый преобразователем ток увеличивается с 0,8 до 2,2мА, а выходное напряжение - не более чем на 8...10мВ. При необходимости выходное напряжение преобразователя можно повысить, увеличив число звеньев умножителя напряжения и число транзисторов в стабилизаторе.
