Один из серьезных недостатков некоторых конструкций телефонов с автоматическим определителем номера (АОН) -сбой программы при резком понижении или пропадании сетевого напряжения. Самый неблагоприятный вариант такого ЧП может привести к блокировке линии, которая устраняется лишь вмешательством владельца АОН. При длительном его отсутствии блокировка в спаренных линиях приведет к невозможности вести разговоры с аппарата другого абонента, что вызовет вполне законное недовольство соседей. Кроме того, из-за возможности сбоя программы нельзя использовать телефон в системе охранной сигнализации.

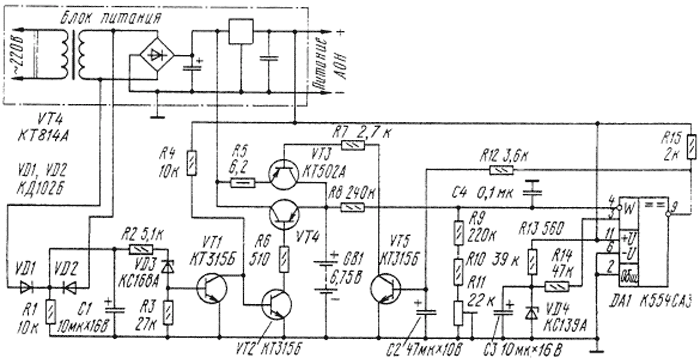

Вот почему большинство владельцев ранее выпущенных аппаратов, особенно первых версий, где происходит не только сбой программы, но и пропадание информации из памяти, смогут по достоинству оценить предлагаемое устройство. Это устройство представляет собой своеобразную аккумуляторную приставку с автоматической подзарядкой, подключаемую к стандартному блоку питания (например, Д2-34-2). Она позволяет в случае перебоя с сетевым напряжением в течение часа полностью поддерживать работу АОНа при потребляемом им токе до 300 мА. Приставка состоит из аккумуляторной батареи GB1 (пять аккумуляторов Д-0,55, соединенных последовательно), разрядного ключа на транзисторе VT4 и зарядного - на VT3, системы контроля за напряжением аккумуляторной батареи (компаратор DA1) и узла, определяющего наличие сетевого напряжения (диоды VD1.VD2 и транзисторы VT1.VT2). При наличии сетевого напряжения переменное напряжение со вторичной обмотки трансформатора блока питания поступает на выпрямитель приставки, выполненный на диодах VD1 и VD2. Выпрямленное напряжение открывает транзистор VT1, который, в свою очередь, закрывает транзистор VT2. Разрядный ключ на транзисторе VT4 закрыт. Если сетевое напряжение пропадает, конденсатор С1 быстро разряжается через резистор R1. Транзистор VT1 закрывается, a VT2 и VT4 открываются. Напряжение с аккумуляторной батареи GB1 поступает на вход стабилизатора блока питания. Падение напряжения на разрядном ключе не превышает 160мВ. Компаратор DA1 сравнивает опорное напряжение на стабилитроне VD4 с напряжением аккумуляторной батареи. По мере разрядки батареи увеличивается рассогласование опорного напряжения с напряжением батареи, в результате чего на выводе 9 компаратора появляется высокий уровень, который открывает транзистор VT5 - а он, в свою очередь, открывает зарядный ключ на транзисторе VT3. Как только снова появится сетевое напряжение, ключ на транзисторе VT4 закроется, а через ключ на транзисторе VT3 потечет зарядный ток аккумуляторной батареи - он определяется резистором R7 и в течение первых 2,5 часов должен составлять 80мА. За это время батарея значительно заряжается и напряжение на ней без нагрузки составляет 6,5 В. Напряжение на выходе компаратора падает, что приводит к значительному уменьшению зарядного тока. В дальнейшем, при приближении напряжения батареи к номинальному (6,75 В), зарядный ток составляет примерно 0,8мА, а указанное напряжение поддерживается с точностью до 0.01В. Номинальное напряжение 6,75В устанавливают при полностью заряженной батарее подстроенным резистором R11, который должен быть многооборотным. Стабилитрон VD3 необходим для того, чтобы при плавном снижении сетевого напряжения ниже 150В разрядный ключ на транзисторе VT4 срабатывал болев четко. Полное описание устройства приводится в [54 ].
