Сверхэкономичный стабилизатор напряжения

Этот компенсационный стабилизатор, предназначенный для питания малогабаритной радиоаппаратуры, очень прост. Его отличает малое собственное потребление тока - всего 20...30мкА. Выходное сопротивление стабилизатора - 0,5...1 Ом, коэффициент стабилизации - более 50, максимальный ток нагрузки - 50 мА. Хорошую экономичность удалось получить благодаря применению в регулирующем элементе полевого транзистора VT2 и работе транзистора VT3 в режиме микротока, с этой же целью в источнике образцового напряжения традиционный стабилитрон заменен эмиттерным переходом транзистора VT4. Если стабилизатор предполагается использовать с током нагрузки более 20 мА, транзистор VT1 необходимо снабдить радиатором, или заменить более мощным (например КТ602Б). Если же, наоборот, ток нагрузки не будет более 5 мА, тогда транзистор VT1 следует подобрать с обратным током коллектора менее 1мкА.

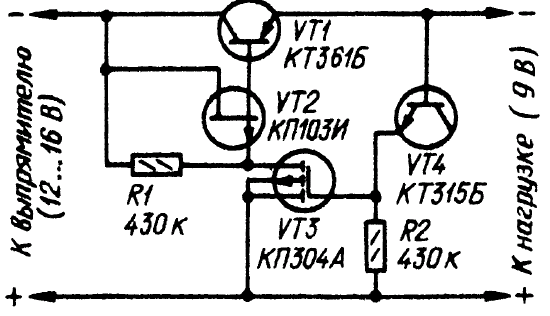

Сверхэкономичный стабилизатор напряжения

В стабилизаторе вместо КП103И можно использовать транзисторы КП103К - КП103М. вместо КП304А - КП302 или любой из серии КП301; вместо КТ315Б - любой из серий КТ315 и КТ316. Налаживание заключается в подборке транзистора VT4 до получения на выходе требуемого выходного напряжения.
