О правильном «питании».
Как отличить хороший БП от дешёвой китайской поделки.
Ремонт БП
Общая проверка.

Предварительно необходимо ознакомиться с принципиальной схемой блока питания, если она не подходит то выбрать наиболее подходящую. После разборки БП прозвонить на короткое замыкание ключевые транзисторы (типично BUT11A), резисторы на 1..3 ом в базе их на обрыв, мост на короткое/обрыв, пред-выходные транзисторы на кз/обрыв, диоды во вторичных цепях на пробой. После замены неисправных деталей проверить исправность микросхемы ШИМ TL494, если определено что она неисправна - заменить. При включении в сеть для проверки, необходимо вместо предохранителя включить лампу накаливания 100вт 220в (тогда в случае короткого замыкания лампа накаливания ярко загорится, если же она будет гореть слабо то к/з нет и следующее включение можно проводить с предохранителем), а в выходную цепь +5в нагрузочный резистор 2...5ом 20вт. Если все целое в том числе и на внешний вид, включаем блок питания и проверяем наличие напряжения +300 вольт на коллекторе транзистора Q1.

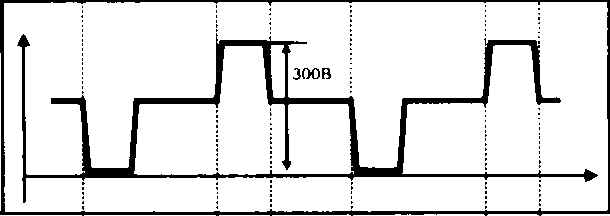

осциллограмма на эмитере Q1

Пpовеpка микpосхемы TL494 и ее аналогов. (М1114ЕУ4, mPC494C, IR3M02).

Проверка работоспособности микросхемы производится при отключенном БП и при питании ИС от внешнего ИВЭП напряжением +9В...+15В поданного на 12-й вывод относительно 7-го. Все измерения проводятся тоже относительно 7-го вывода. Кроме того подключение к ИС лучше осуществлять подпайкой проводов, а не с помощью "крокодилов", это обеспечит повышенную надежность контакта и исключит возможность ложных соприкосновений.

1. При подаче внешнего напряжения осциллографируем напряжение на 14-ом выводе, оно должно быть +5В(+/-5%) и оставаться стабильным при изменении напряжения на 12-ом выводе от +9В до +15В. Если этого не происходит, то значит вышел из строя внутренний стабилизатор напряжения DA5.

2) Берем вольтметр и проверяем напряжение +5 вольт на выводе 14, если этого напряжения нет или оно значительно отличается от 5 вольт, то микросхему можно считать неисправной!

3) Берем осциллограф и проверяем наличие пилы на выводе 5 микросхемы (см осц.). Если этих пилообразных импульсов нет или они выглядит по-другому,

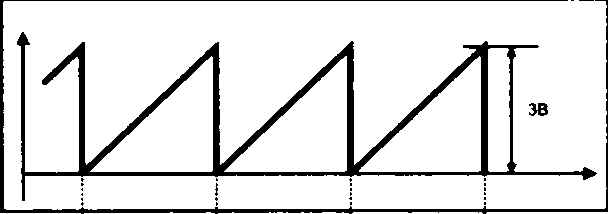

осциллограмма на выводе 5

то надо проверить элементы С14, R31. Исправность этих элементов свидетельствует о неисправности самой микросхемы. Ее следует заменить !

4) Потом проверяем наличие выходных сигналов на выводах 8 и 11 этой же микросхемы (см.осц.)

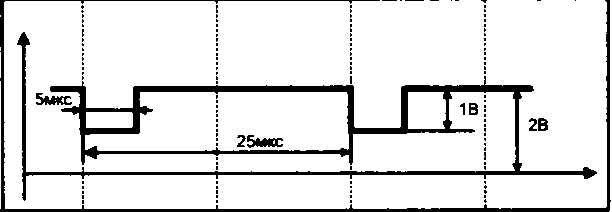

осциллограмма вывода 8

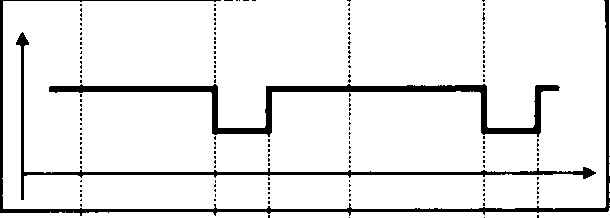

осциллограмма вывода 11

Если этих сигналов нет - значит микосхема неисправная !

Если все эти испытания положительны значит микросхему можно считать исправной !
