Принципиальные схемы БП AT/ATX

Кликните на картинке и схема откроется, чтобы изображение выглядело качественно нажмите на кнопку "Расширить до обычного размера" ...

Схемы БП ATX

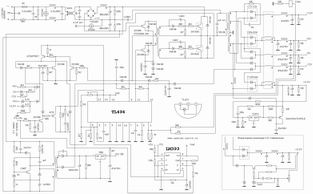

Лучшая схема стандартного БП ATX

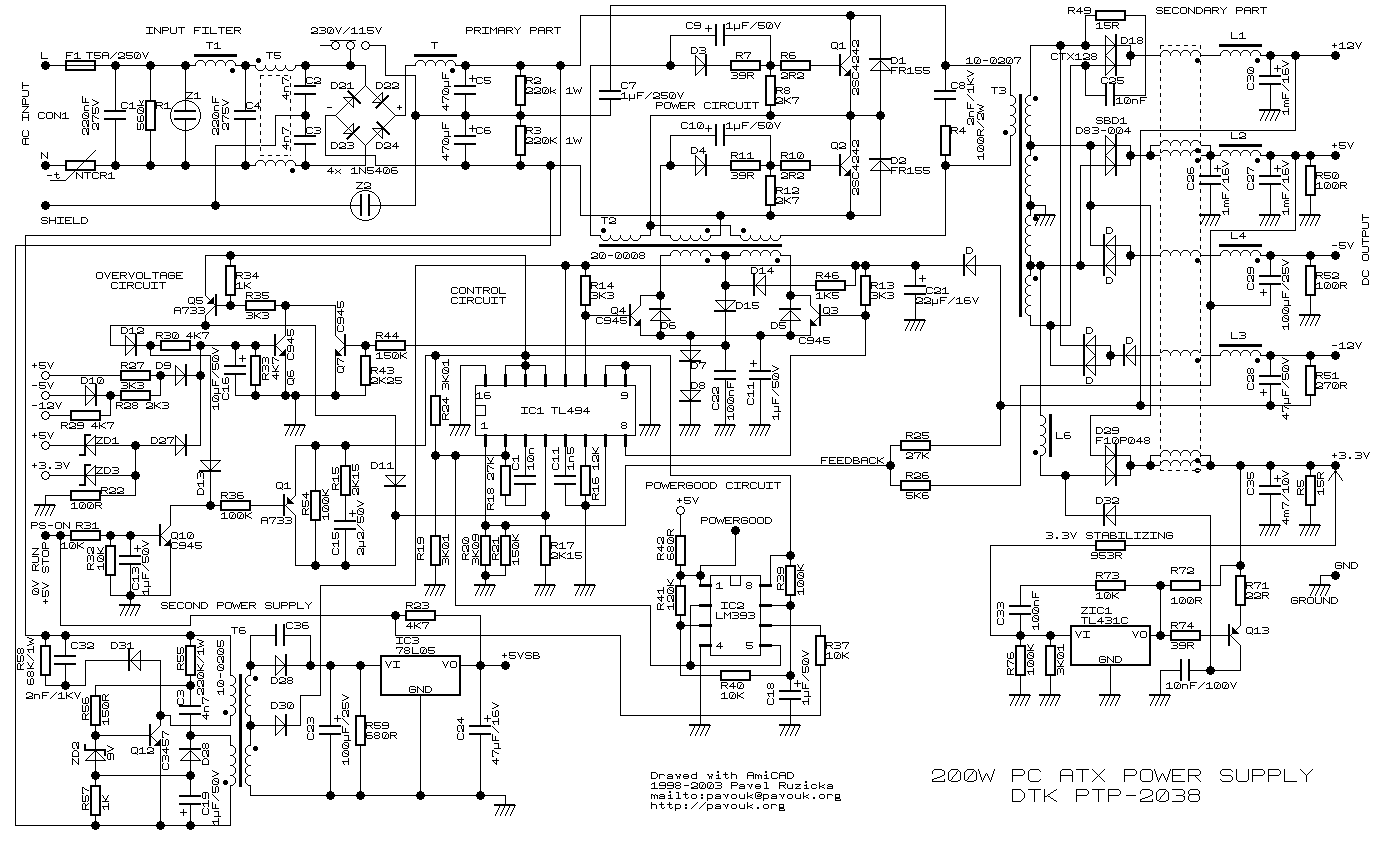

ATX POWER SUPPLY DTK PTP-2038 200W

Лучшая схема стандартного БП ATX

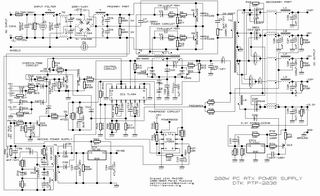

ATX POWER SUPPLY DTK PTP-2038 200W


Схемы БП AT

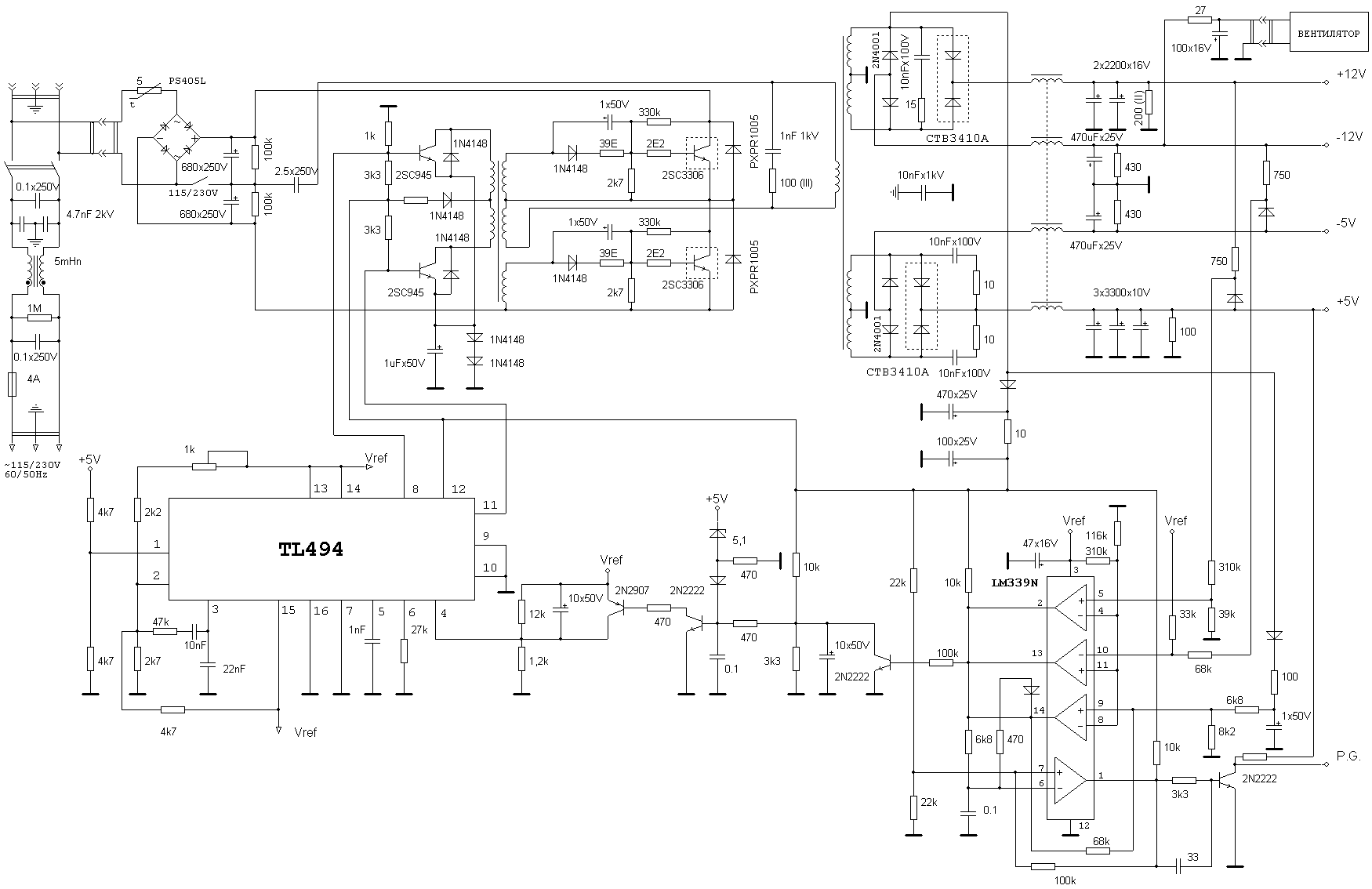

Лучшая схема стандартного БП AT 200W
AT 200W

Лучшая схема стандартного БП AT 200W


AT 200W

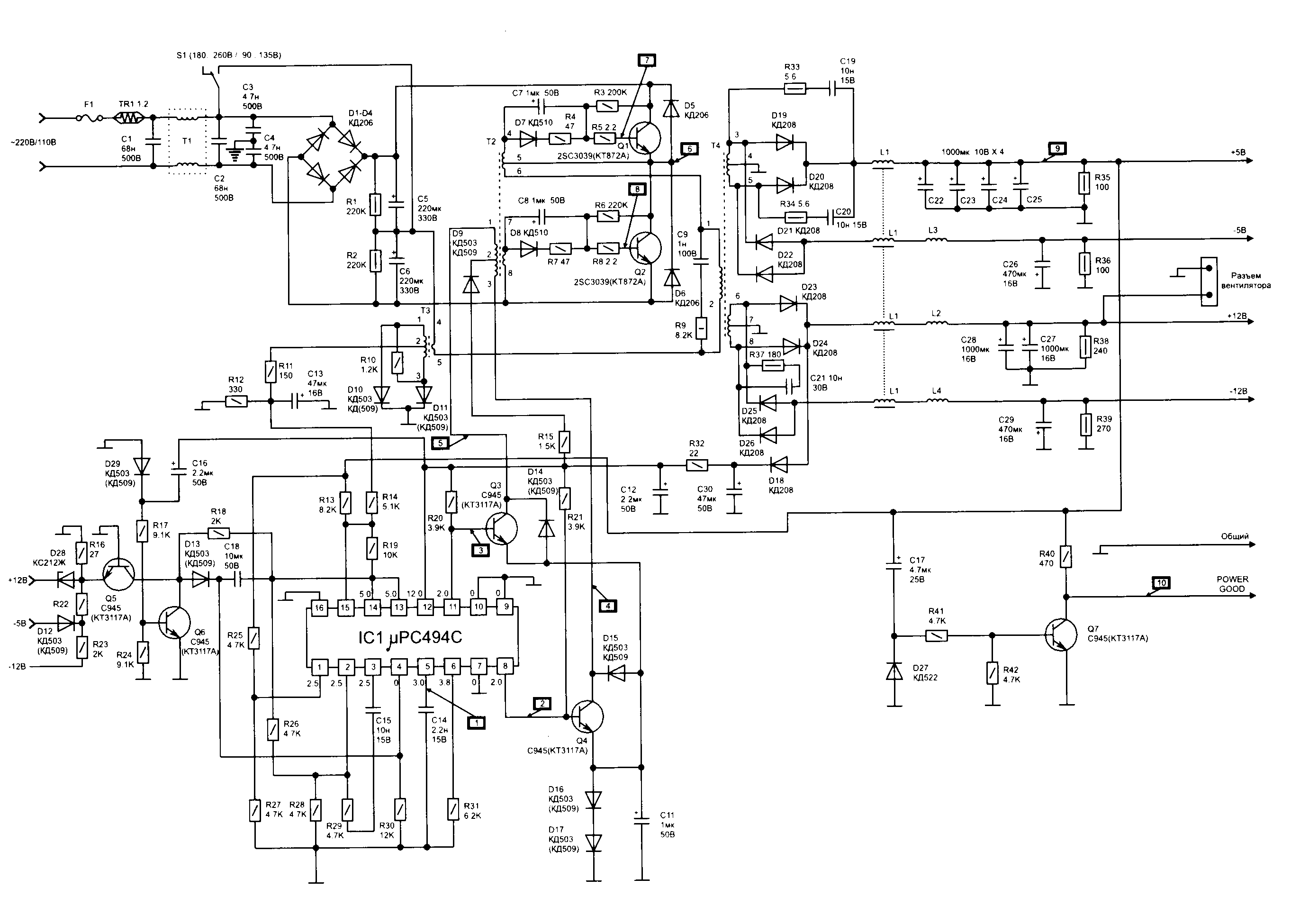

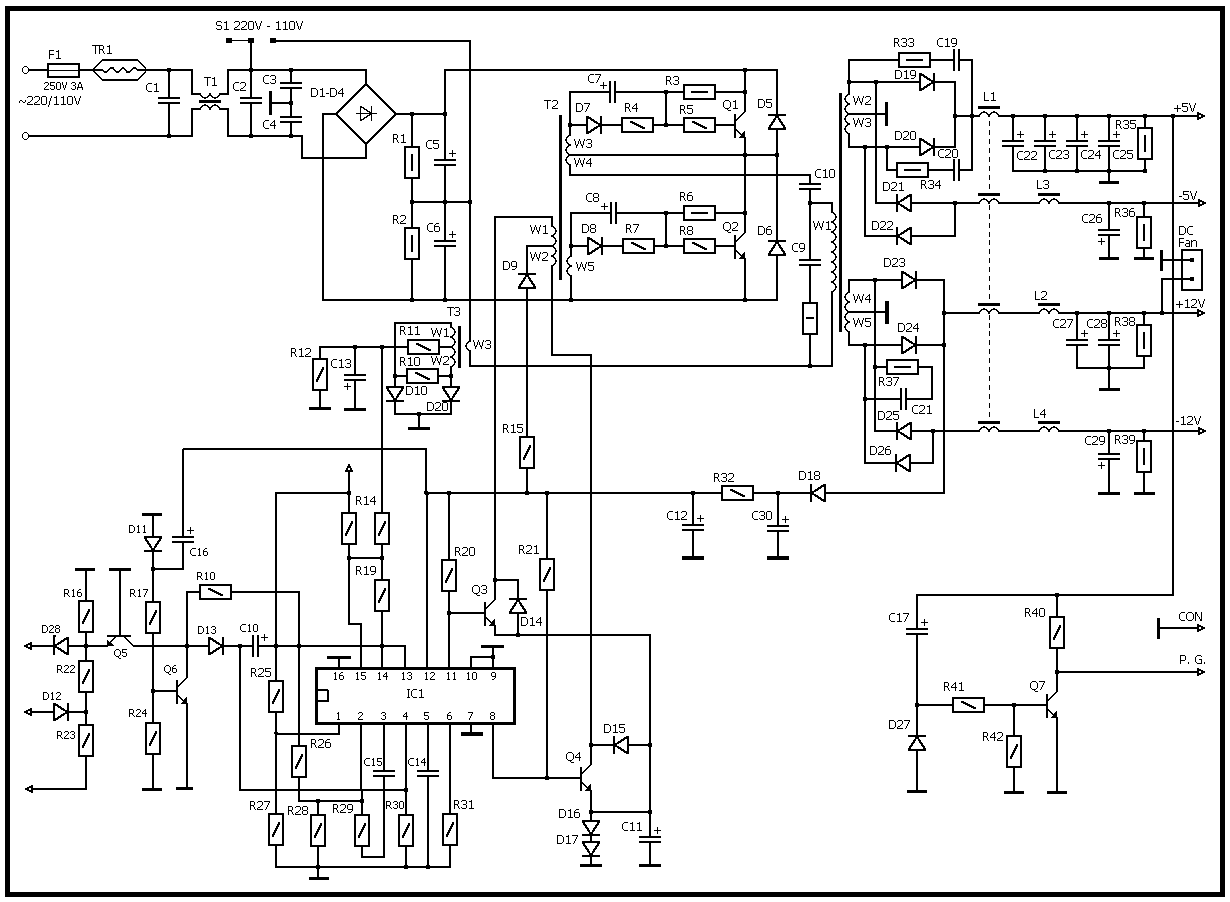

БП AT
Предыдущая схема в другом исполнении

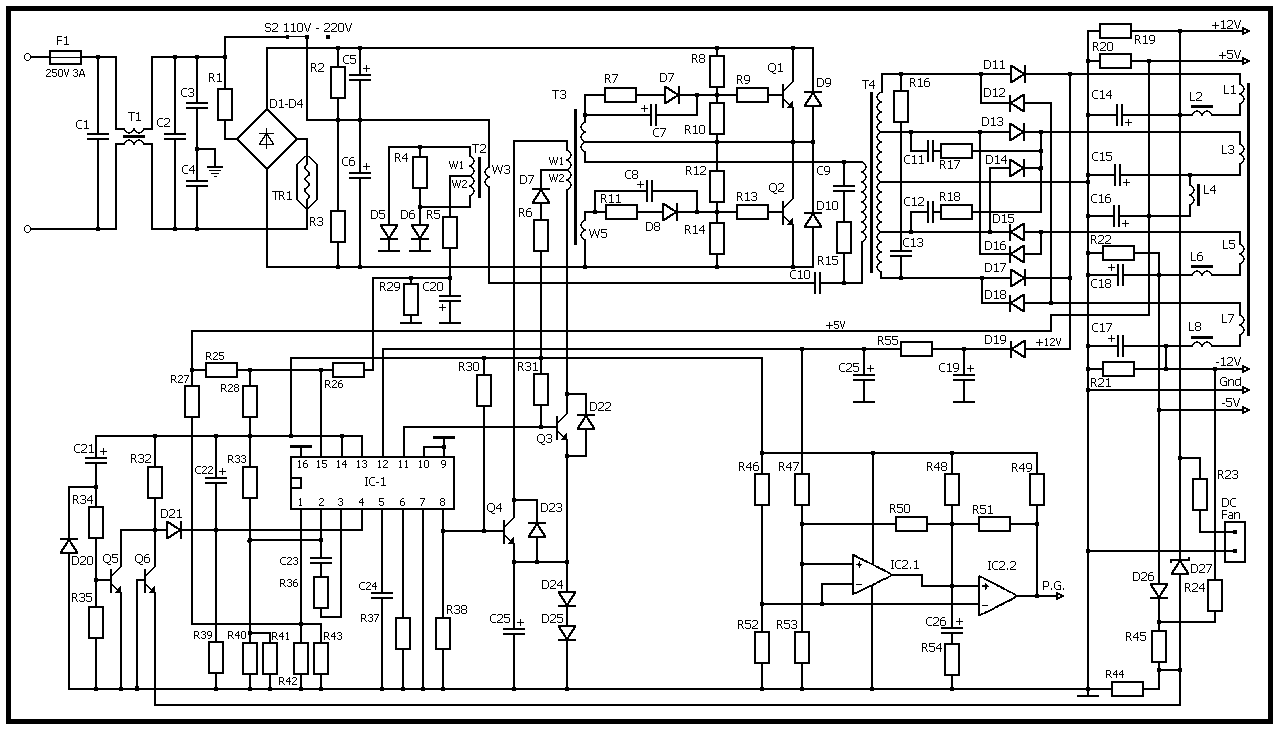

БП AT


Предыдущая схема в другом оформлении

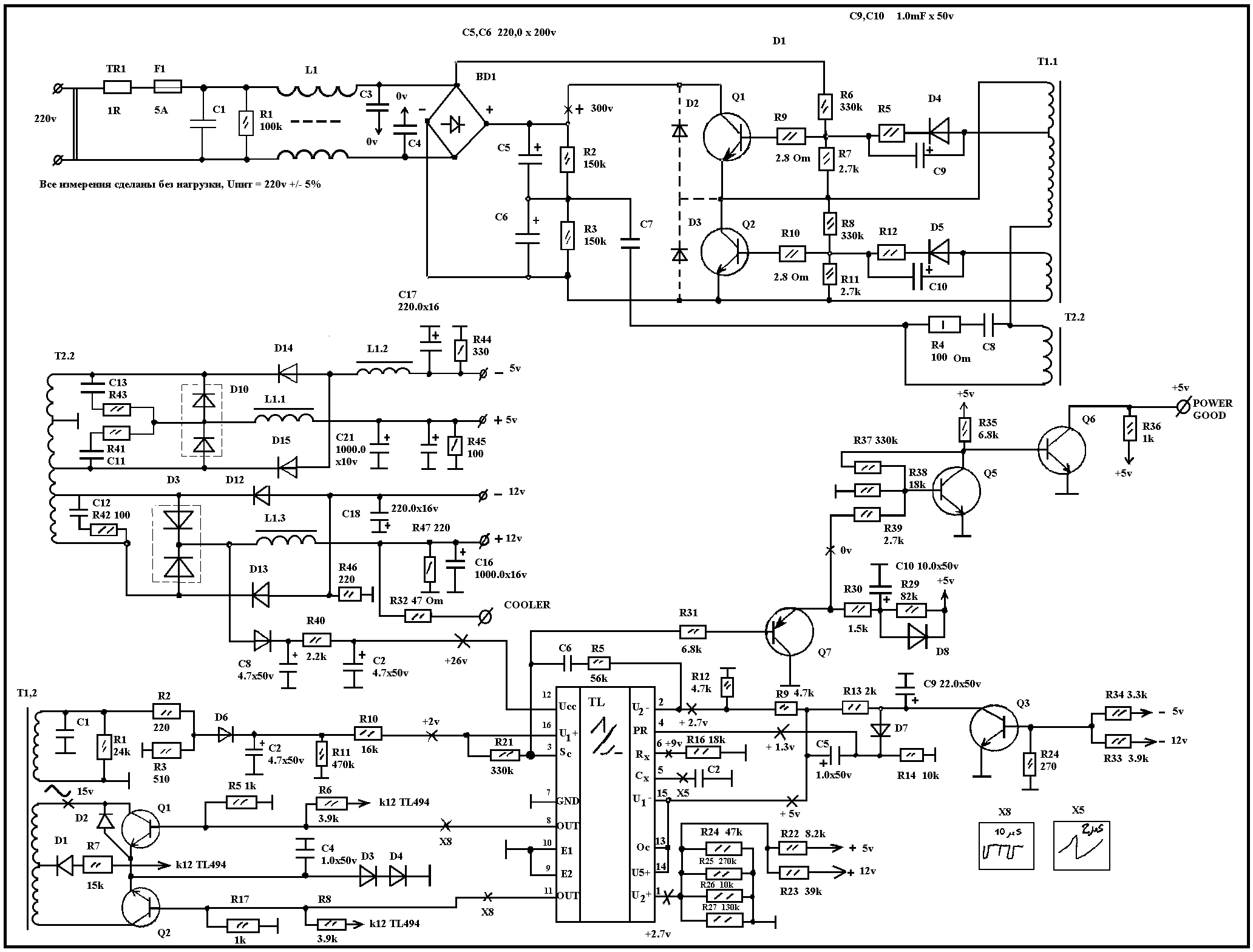

БП AT
БП AT

БП AT


БП AT
