Транзисторный фильтр для телевизора

В унифицированных телевизорах черно-белого изображения нередко встречается дефект в виде искривления вертикальных линий, вызываемого периодическим смещением групп строк с частотой 0,5...5 Гц. Одна из причин этого явления -недостаточная фильтрация постоянного напряжения +250В, питающего видеоусилитель, каскады канала синхронизации и выходной каскад строчной развертки, другая - применение в сглаживающем фильтре двухобмоточного дросселя. Известно, что сглаживающие LC- фильтры хороши в цепях с относительно небольшим и постоянным током нагрузки, в телевизоре же только через выходной каскад строчной развертки протекают импульсы тока до 0,5А. Из-за довольно высокого сопротивления фильтра создаются условия для межкаскадных связей, под влиянием которых в системе автоподстройки частоты и фазы генератора строчной развертки возникает колебательный процесс. Он вызывает периодическое смещение групп строк, что и приводит к искажению изображения.

Транзисторный фильтр для телевизора

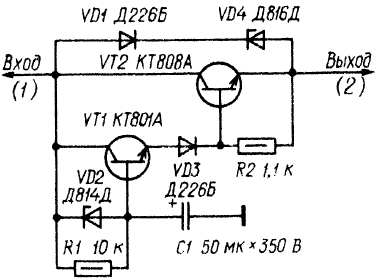

В телевизоре «Горизонт-206» удалось устранить этот дефект, заменив обмотку 1-2 дросселя транзисторным фильтром, собранным по схеме, приведенной на рисунке. Применение составного транзистора VT1 VT2 обусловлено стремлением повысить коэффициент сглаживания пульсаций на базе транзистора VT1 и тем самым улучшить фильтрацию напряжения устройством в целом. Стабилитроны VD2 и VD4 защищают транзисторы от бросков тока и напряжения, возникающих в выпрямителе при включении телевизора. Падение напряжения на транзисторе VT2 при токе нагрузки 150мА не превышает 7 В. Описание и рисунок печатной платы устройства приводятся в [15].
