Простой блок питания 5В, 0,5А

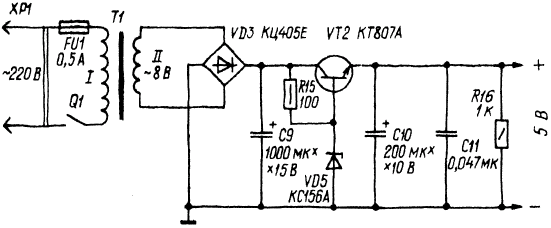

Блок питания предназначен для питания стабилизированным напряжением +5В различных цифровых устройств с током потребления до 0.5А. Трансформатор Т1 использован самодельный, выполнен на магнитопроводе ШЛ20Х32. Обмотка 1 содержит 1650 витков провода ПЭВ-1 0,1, обмотка II - 55 витков ПЭВ-1 0,47. Вообще же для блока питания можно использовать подходящий готовый трансформатор мощностью более 7 Вт, обеспечивающий на обмотке II переменное напряжение 8... 10 В при токе не менее 500 мА.

Простой блок питания 5В, 0,5А

Регулирующий транзистор VT2 укреплен на Г- образной дюралюминиевой пластине размерами 50x50 и толщиной 2 мм, выполняющей функцию теплоотвода. Выводы базы и эмиттера пропущены через отверстия в плате и припаяны к соответствующим печатным проводникам. Контакт коллектора с печатным проводником осуществлен через радиатор транзистора, крепежные винты с гайками и дюралюминиевую пластину. Монтаж блока подробно описывается в [17].
