Простой стабилизатор напряжения с высоким коэффициентом стабилизации.

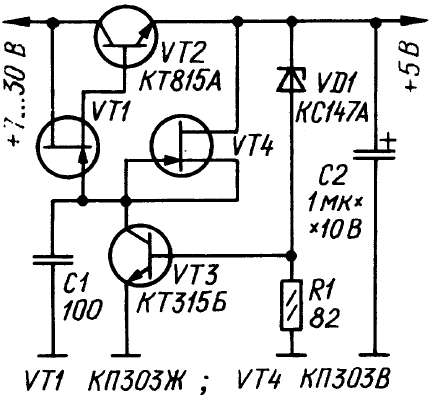

Несмотря на относительную простоту, этот стабилизатор имет весьма высокий коэффициент стабилизации (около 5000) при токе нагрузки до 0,5А . Достигнуто это за счет фактического применения в нем двух стабилизаторов - последовательного и параллельного. Минимальное падение напряжения на регулирующем элементе - 1,2В, а максимальный ток нагрузки определяется начальным током стока полевого транзистора VT1, и коэффициентом усиления транзистора VT2 и может достигать 0.5..0.8А.
