Комбинированный лабораторный блок питания

Этот лабораторный блок питания способен обеспечить стабилизацию как тока, так и напряжения. Основой его служит электронный стабилизатор - именно он определяет все выходные параметры устройства. При сравнительной схемной простоте стабилизатор имеет хорошие параметры, прост в эксплуатации.

Основные технические характеристики :

в режиме стабилизации напряжения
Выходное напряжение, В, при токе нагрузки 1,5 А 4...12
Коэффициент стабилизации 500...1000
Напряжение пульсаций, мВ, не более 5
Выходное сопротивление, 0м 0,05
в режиме стабилизации тока
Выходной ток, А 0,05...1,5
Выходное сопротивление, кОм, не менее 1
Напряжение пульсаций, мВ, не более 5

Комбинированный лабораторный блок питания

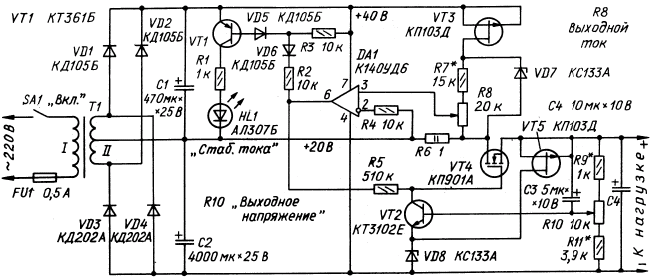

Схема блока показана на рисунке. Упрощения схемы и получения при этом значительного выходного тока - до 1,5...2 А удалось добиться использованием в регулирующем элементе блока мощного полевого транзистора VT4, имеющего большую крутизну характеристики (100...150 мА/В). Это позволило получить довольно большой коэффициент стабилизации напряжения при использовании в управляющем элементе только одного транзистора VT2. Но для того, чтобы регулирующий полевой транзистор обеспечивал большой выходной ток, необходимо подавать на затвор открывающее напряжение 10...20 В. По этой причине в блоке предусмотрены два источника на напряжение 20 В. Один из них - мощный на диодах VD3, VD4 -служит источником нагрузочного тока, а второй -маломощный на диодах VD1, VD2 - питает управляющий элемент. Источники питаются каждый от половины вторичной обмотки сетевого трансформатора Т1. В стабилизатор напряжения входят, кроме регулирующего (VT4) и управляющего (VT2) транзисторов, измерительный элемент на резисторах R9 - R11 и конденсаторе СЗ и источник образцового напряжения - параметрический стабилизатор на транзисторе VT5 и стабилитроне VD8. Выходное напряжение регулируют переменным резистором R10. Стабилизатор тока состоит из источника образцового напряжения (транзистора VT3 и стабилитрона VD7), датчика тока нагрузки (резистора R6), управляющего элемента (ОУ DA1). Регулирующим элементом стабилизатора тока служит тот же транзистор VT4. На транзисторе VT1, диодах DV5, VD6 и светодиоде HL1 собран узел индикации блока. Стабилизируемый ток устанавливают переменным резистором R8. В режиме стабилизации напряжения транзистор VT2 работает в линейном режиме, а ОУ DA1 насыщен и в работе не участвует. В режиме стабилизации тока, наоборот, ОУ работает в линейном режиме и управляет транзистором VT4, а транзистор VT2 закрыт. Переход из режима стабилизации напряжения в режим стабилизации тока происходит автоматически, при увеличении тока нагрузки до установленного значения. Выходное напряжение при этом уменьшается. Если сопротивление нагрузки увеличиваеся, то увеличивается выходное напряжение до установленного значения, после чего блок переходит снова в режим стабилизации напряжения.
