Регулятор напряжения с ограничителем тока

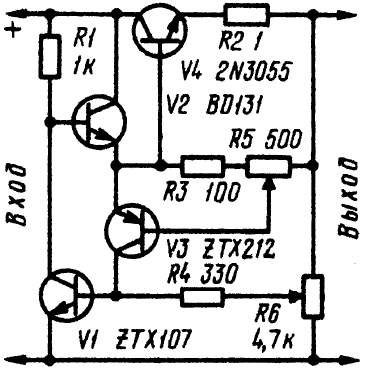

На рисунке показана схема простого регулятора напряжения, позволяющего регулировать выходное напряжение практически от нуля до полного напряжения питания, а также устанавливать (резистором R5) максимальный отдаваемый в нагрузку в пределах от ЮмА до ЗА. Входное напряжение устройства 12...15В. Особенностью устройства является включение транзистора V3, образующего цепь ограничения тока. Такое включение обеспечивает малую температурную зависимость порога ограничения, поскольку напряжение база-эмиттер этого транзистора компенсируется напряжением база-эмиттер регулирующего транзистора V4.

Пределы регулирования максимального выходного тока могут быть скорректированы соответствующим выбором номиналов резисторов R2 (минимальное значение тока) и R3 (максимальное значение).

Регулятор напряжения с ограничителем тока

В регуляторе можно применить транзисторы КТ808А (V4),KT3102, KT3107. Описание этого устройства приводится в [27].
