Мощный блок питания для усилителей НЧ

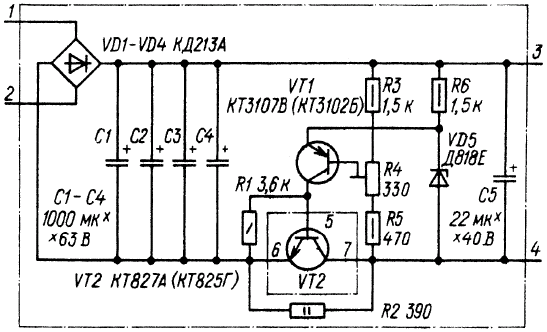

Блок разрабатывался для питания мощного усилителя НЧ. Он имеет выходное напряжение 27В, ток нагрузки ЗА. Блок питания двуполярный, выполнен на комплементарных составных транзисторах КТ825 - КТ827. Оба плеча стабилизатора выполнены по одной схеме, но в другом плече изменена полярность включения конденсаторов и использованы транзисторы другой структуры. В небольших пределах выходное напряжение можно подбирать резистором R4. Более полное описание этого блока можно найти в [ 29].

Мощный блок питания для усилителей НЧ
