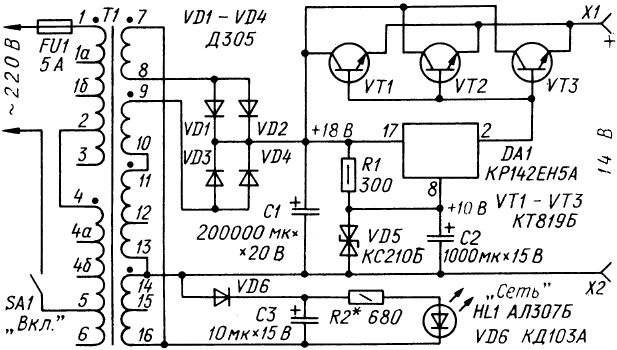

Это устройство, работающее от сети переменного тока, предназначается для питания приборов и механизмов электрооборудования автомобиля, установленной в нем радиоэлектронной аппаратуры во время проводимых ремонтных или профилактических работ, Например, при подготовке автомобиля к техосмотру, к дальнему путешествию, для подзарядки аккумуляторной батареи, проверки системы зажигания, контрольно - измерительных приборов и т.п. От него можно также питать портативную приемопередающую аппаратуру с выходной мощностью до 100Вт, причем круглосуточно. Ток в нагрузке, подключенной к источнику, может достигать 20А при напряжении пульсаций около 1В. Но следует учесть одно важное обстоятельство; для запуска двигателя автомобиля стартером этот источник питания непригоден. Схема устройства приведена на рисунке. Обмотка с выводами 7-8, соединенные последовательно обмотки с выводами 9-10, 11-13, 14-16 сетевого трансформатора Т1 и диоды VD1- VD4 образуют двухполупериодный выпрямитель. Для уменьшения внутреннего сопротивления выпрямителя диоды VD1, VD2 и VD3, VD4 его плеч включены параллельно.

Источник питания повышенной мощности

Они к тому же германиевые, поэтому и падение напряжения на них минимальное, что способствует уменьшению выделяемого ими тепла. Для сглаживания пульсаций выпрямленного напряжения применен оксидный конденсатор С1 большой емкости - 200000 мкФ. Резистор R1 и стабилитрон VD5 образуют параметрический стабилизатор постоянного напряжения 10В. Это напряжение, пульсации которого дополнительно сглаживаются конденсатором С2, подается на вывод 8 микросхемного стабилизатора КР142ЕН5А (DA1) с фиксированным выходным напряжением 5 В. С выхода (вывод 2) стабилизатора напряжение около 15В поступает на базу эмиттерного повторителя, составленного из трех, соединенных параллельно мощных транзисторов VT1 - VT3. Вообще же, подбором стабилитрона VD5 с меньшим напряжением стабилизации можно устанавливать на выходе источника напряжение от 8 до 12В. На диоде VD6 и конденсаторе СЗ собран однополупериодный выпрямитель переменного напряжения обмотки с выводами 14-16 сетевого трансформатора, который питает светодиод HL1 - индикатор подключения устройства к сети. Резистор R2 ограничивает ток, текущий через светодиод. В принципе, светодиодный индикатор можно подключить к выходу основного выпрямителя, но тогда из-за длительной разрядки фильтрующего конденсатора С1 он будет еще некоторое время светиться после размыкания контактов сетевого выключателя. Сетевой трансформатор Т1 - унифицированный, марки ТН61. Заменить его можно трансформатором с двумя вторичными обмотками, каждая из которых обеспечивает переменное напряжение 14...16 В при токе нагрузки до 20 А. Конденсатор С1 - оксидный К50-18 на номинальное напряжение 20 В. Надо иметь в виду, что оксидные конденсаторы имеют значительный разброс номинальной емкости и, кроме того, со временем уменьшают емкость. Поэтому в источнике питания желательно использовать конденсатор возможно большей емкости выпуска последних лет. Конденсатор С2- К50-6, СЗ-К53-1А или любые другие оксидные на номинальное напряжение не менее 15В. Диоды Д305 (VD1- VD4) можно заменить на Д302 или КД219А -мощные с барьером Шоттки. Стабилитрон VD5 - КС210В или Д814В. Может случиться, что при длительной работе источника под нагрузкой один из диодов основного выпрямителя будет нагреваться больше, чем три других. Это укажет на то, что его сопротивление в открытом состоянии больше, чем у других диодов выпрямителя. Такой диод следует заменить. Желаемую яркость свечения индикатора HL1 устанавливайте подборкой резистора R2. Описанный здесь источник питания повышенной мощности не имеет узла защиты от перегрузок. Поэтому, пользуясь им, избегайте случайных замыканий его выходных гнезд - зажимов или в цепях питания подключаемых к нему устройств. В случае длительной эксплуатации источника при максимальном токе нагрузки необходимо контролировать температуру сетевого трансформатора - она не должна превышать 60 °С. Описание устройства и технология изготовления приводятся в [31].
