Источник питания для компьютера

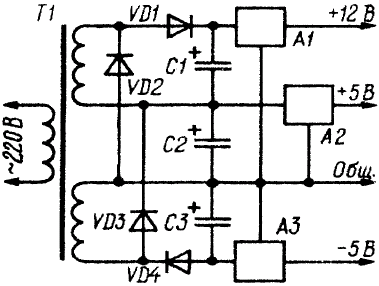

Этот источник питания, построен на трансформаторе с двумя одинаковыми вторичными обмотками на 7,5В и обеспечивает три постоянных напряжения, широко используемых в микропроцессорной технике: +5В с большим током нагрузки, а также +12 В и -5 В с малыми токами нагрузки. Особенность устройства - в наличии диодов VD2 и VD3. обеспечивающих двухполупериодную зарядку конденсатора С2. Диоды VD1 и VD4 выполняют функции однополупериодных выпрямителей, причем первый из них работает в режиме удвоения напряжения благодаря последовательному (относительно общего провода) включению конденсаторов С1 и С2. Стабилизаторы напряжения на схеме показаны условно и могут быть выполнены по любой известной схеме.

Источник питания для компьютера
