Стабилизатор напряжения, защищённый от повреждения разрядным током конденсаторов

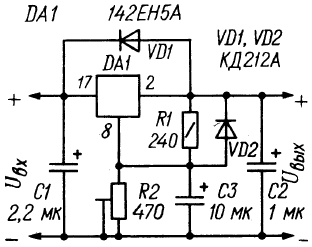

При наличии в выходной цепи СН конденсатора большой емкости иногда необходимо принимать меры по защите микросхемы, то есть по предотвращению разрядки конденсатора через ее цепи. Дело в том, что обычно используемые в цепях питания устройств конденсаторы емкостью до 10 мкФ и более обладают малым внутренним (емкостным) сопротивлением, поэтому при аварийном замыкании той или иной цепи устройства возникает импульс тока, значение которого может достигать десятков ампер. И хотя этот импульс очень кратко-временен, его энергии может оказаться достаточно для разрушения микросхемы. Энергия импульса зависит от емкости конденсатора, выходного напряжения и скорости его уменьшения. Для защиты микросхемы от повреждения в подобных случаях используют диоды. В устройстве, выполненном по приводимой схеме, диод VD1 защищает микросхему DA1 от разрядного тока конденсатора С2, а диод VD2 - от разрядного тока конденсатора СЗ при замыкании на входе СН.

Стабилизатор напряжения, защищённый от повреждения разрядным током конденсаторов

Наиболее подходят для использования в стабилизаторах танталовые оксидные конденсаторы, обладающие (конечно, при необходимой емкости) малым полным сопротивлением даже на высоких частотах: здесь танталовый конденсатор емкостью 1мкФ эквивалентен алюминиевому оксидному конденсатору емкостью примерно 25 мкФ.
