СН с выходным напряжением повышенной стабильности

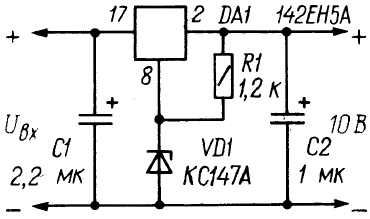

Как видно из схемы, отличие этого СН от ранее рассмотренных, (кроме отсутствия защитных диодов и конденсатора СЗ) заключается в замене резистора R2 стабилитроном VD1. Последний поддерживает более стабильное напряжение на выводе 8 микросхемы DA1 и тем самым дополнительно уменьшает колебания напряжения на нагрузке. Недостаток устройства - невозможность плавной регулировки выходного напряжения (его можно изменять только подбором стабилитрона VD1).

СН с выходным напряжением повышенной стабильности
