СН с внешними регулирующими транзисторами

Микросхемы 142ЕН5, 142ЕН8, 142ЕН9 в зависимости от типа могут отдавать в нагрузку ток до 1,5...ЗА. Однако эксплуатация их с предельным током нагрузки нежелательна, так как требует применения эффективных теплоотводов (допустимая рабочая температура кристалла ниже, чем у большинства мощных транзисторов). Облегчить режим работы микросхемы к подобных случаях можно, подключив к ней внешний регулирующий транзистор.

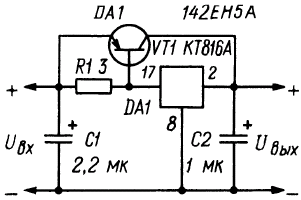

Принципиальная схема базового варианта СН с внешним регулирующим транзистором показана на рисунке. При токе нагрузки до 180...190мА падение напряжения на резисторе R 1 невелико, и устройство работает так же, как и без транзистора. При большем токе это падение напряжения достигает 0,6.,.0,7В, и транзистор VT1 начинает открываться, ограничивая тем самым дальнейшее увеличение тока через микросхему DA1. Она поддерживает выходное напряжение на заданном уровне, как и в типовом включении: при повышении входного напряжения снижается входной ток, а следовательно, и напряжение управляющего сигнала на эмиттерном переходе транзистора VT1, и наоборот.

Применяя такой СН, следует иметь в виду, что минимальная разность входного и выходного напряжений должна быть равна сумме минимального падения напряжения на используемой микросхеме и напряжения иэб регулирующего транзистора. Необходимо также позаботиться об ограничении тока через этот транзистор, так как при замыкании в нагрузке он может превысить ток через микросхему в число раз, равное статическому коэффициенту передачи тока транзистора , и достичь 20А и даже более. Такого тока в большинстве случаев достаточно дня вывода из строя не только регулирующего транзистора, но и нагрузки.

СН с внешними регулирующими транзисторами

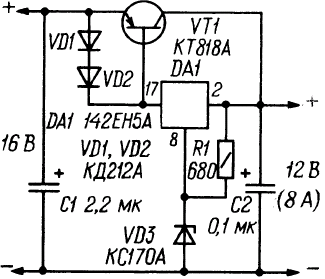

Схемы возможных вариантов СН с ограничением тока через регулирующий транзистор показаны далее. В первом из них эта задача решается включением параллельно эмиттерному переходу транзистора VT1 двух соединенных последовательно диодов VD1, VD2, которые открываются, если ток нагрузки превышает 7А. Стабилизатор продолжает работать и при некотором дальнейшем увеличении тока, но как только он достигает 8А, срабатывает система защиты микросхемы от перегрузки. Недостаток рассмотренного варианта - сильная зависимость тока срабатывания системы защиты от параметров транзистора и диодов, (ее можно значительно ослабить, если обеспечить тепловой контакт между корпусами этих элементов).

СН с внешними регулирующими транзисторами

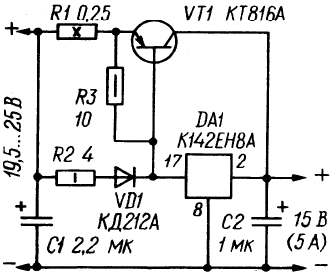

Значительно меньше этот недостаток проявляется в другом стабилизаторе. Если исходить из того, что напряжение на эмиттерном переходе транзистора VT1 и прямое напряжение диода VD1 примерно одинаковы, то распределение тока между микросхемой DA1 и регулирующим транзистором зависит от отношения значений сопротивления резисторов R2 и R1. При малом выходном токе падение напряжения на резисторе R2 и диоде VD1 мало, поэтому транзистор VT1 закрыт и работает только микросхема. По мере увеличения выходного тока это падение напряжения возрастает, и когда оно достигает 0,6...0,7В, транзистор начинает открываться, и все большая часть тока начинает течь через него. При этом микросхема поддерживает выходное напряжение на уровне, определяемом ее типом: при увеличении напряжения ее регулирующий элемент закрывается, снижая тем самым протекающий через нее ток, и падение напряжения на цепи R2VD2 уменьшается. В результате падение напряжения на регулирующем транзисторе VT1 возрастает и выходное напряжение понижается. Если же напряжение на выходе СН увеличивается, процесс регулирования протекает в противоположном направлении. Введение в эмиттерную цепь транзистора VT1 резистора R1, повышающего устойчивость работы СН (он предотвращает его самовозбуждение) требует увеличения входного напряжения. В то же время, чем больше сопротивление этого резистора, тем меньше ток срабатывания по перегрузке зависит от параметров транзистора VT1 и диода VD1. Однако с увеличением сопротивления резистора возрастает рассеиваемая на нем мощность, в результате чего снижается КПД и ухудшается тепловой режим устройства.

СН с внешними регулирующими транзисторами

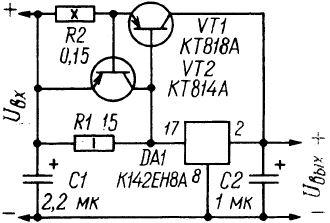

В следующей схеме транзистор VT1 также выполняет функции регулирующего элемента. Сопротивление резистора R1 выбирают таким образом, чтобы он открывался при токе нагрузки около ЮОмА. Транзистор VT2 реагирует на изменение (под действием тока нагрузки) падения напряжения на резисторе R2 и открывается, когда оно достигает 0,6...0,7В, защищая тем самым регулирующий транзистор VT1.

СН с внешними регулирующими транзисторами
