Мощный стабилизатор напряжения

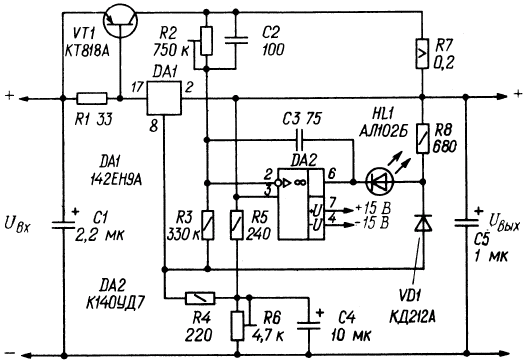

Представленный далее вариант стабилизатора обеспечивает выходное напряжение в пределах 5...ЗОВ при токе нагрузки до 5А.

Кроме микросхемы и регулирующего транзистора он содержит измерительный мост, образованный резисторами R2 - R5, R7, и компаратор на ОУ DA2. Особенность моста в том, что через входящий в него резистор R7 протекает большая часть тока нагрузки. Требуемое выходное напряжение устанавливают подстроенным резистором R6, значение тока (в данном случае 5А), при превышении которого СН становится стабилизатором тока, - резистором R2.

При токе нагрузки, меньшем 5А, падение напряжения на резисторе R7 таково, что входное напряжение ОУ DA2 больше О, поэтому его выходное напряжение положительно, диод VD1 закрыт и компаратор не оказывает на работу СН никакого влияния. Увеличение тока до 5А и соответствующее падение напряжения на резисторе R7 приводят к тому, что входное напряжение ОУ DA2 вначале уменьшается до 0, а затем меняет знак. В результате его выходное напряжение также становится отрицательным, диод VD1 и светодиод HL1 открываются и напряжение на выходе микросхемы устанавливается на уровне, соответствующем току нагрузки 5А. При восстановлении номинальной нагрузки выходное напряжение возрастает до заданного значения. Дальнейшее уменьшение выходного тока приводит к тому, что входное, а за ним и выходное напряжения ОУ вновь становятся положительными, диод VD закрывается и устройство возвращается в режим стабилизации напряжения.

Мощный стабилизатор напряжения
