Импульсный блок питания УНЧ

Для питания мощного усилителя НЧ был разработан этот импульсный блок питания, номинальная мощность которого в нагрузке при напряжении сети 220 В не менее 200 Вт.

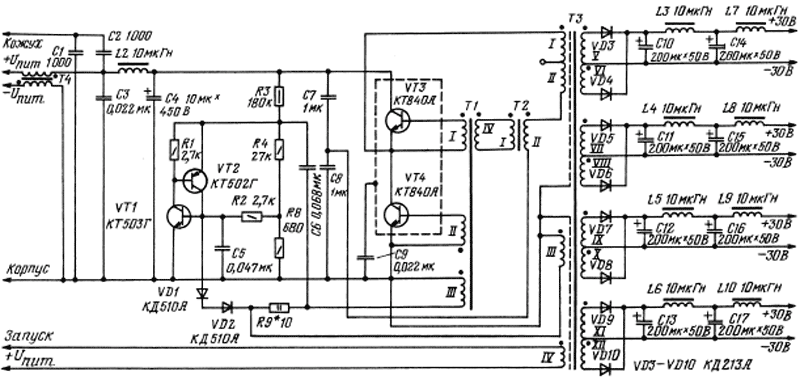

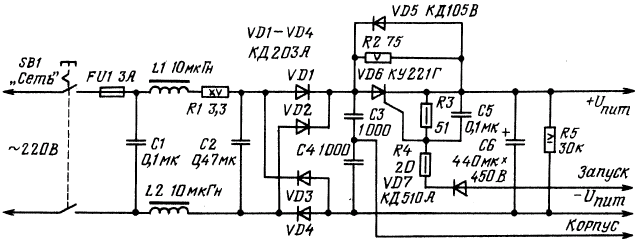

Схема выпрямителя сетевого напряжения приведена на первом рисунке в статье, а на втором - схема преобразователя и выпрямителей выходного напряжения. Источник питания не стабилизирован, поскольку выходной каскад УМЗЧ выполнен по двухтактной схеме и не критичен к напряжению питания.

Для ограничения пускового тока в блоке питания предусмотрен режим ступенчатого повышения мощности до номинальной. С этой целью в него введены ограничивающий резистор R2 и тринистор VD6. В начальный момент времени тринистор VD6 закрыт, ток зарядки конденсатора С6 ограничивается резистором R2 и преобразователь запускается при пониженном напряжении. После этого с обмотки IV трансформатора ТЗ на диод VD7 поступает управляющее напряжение, которое открывает тринистор. Он шунтирует резистор R2, и преобразователь выходит на номинальный режим работы. Диод VD5 защищает тринистор VD6. Цепь Rl, C2, ограничивающая скорость нарастания напряжения на аноде тринистора VD6, исключает его самопроизвольное включение. Элементы L1 L2, СЗ, С4 образуют фильтр, который подавляет импульсные помехи, создаваемые генератором блока питания.

Импульсный блок питания УНЧ

Преобразователь представляет собой двухтактный полумостовой автогенератор, запускаемый релаксационным генератором на транзисторах VT1, VT2

Основные параметры преобразователя:

Номинальная мощность в нагрузке, не менее 200 Вт
Выходное напряжение каждого из выпрямителей при номинальной мощности, не менее 30B
Выходное напряжение холостого хода каждого из выпрямителей, не более 40В
Коэффициент полезного действия (при Р, =200 Вт), не менее 80%
Частота работы преобразователя 25...35 кГц

Намоточные данные трансформаторов Т1-ТЗ приведены в таблице. Рекомендуемый порядок намотки обмоток трансформатора ТЗ следующий: обмотка 1, экранирующая, обмотки V - XII, экранирующая, обмотки II, III, IV. Вторичные обмотки V - XII наматывают одновременно в четыре провода. Трансформатор Т4 выполнен на магнитопроводе Ш6Х6 из феррита 2000НМС, каждая из его обмоток содержит по 40 витков провода ПЭВ-2 0,41. Все дроссели типа ДМ. Плата преобразователя помещена в перфорированный кожух. За его пределами, на выходе каждого каналу источника питания 30 В, установлены) электролитические конденсаторы типа К50 -16 емкостью 1000 мкФ.

Трансформатор Магнитопровод Марка и диаметр провода Число витков и номер обмотки
I II III IV V - XII
Т1 К10x6x3
3000НМС
ПЭВ-2 0.56 4 4 9 2 ......
Т2 К10x6x3
2000 НМ-А
ПЭВ-2 0,56 4 2 ..... ...... ......
Т3 ПК30х16
3000НМС
ПЭВ-2 0,9 48 48 6 6 19 (ПЭВ-2 0,56)

Импульсный блок питания УНЧ

Подробное описание и методика налаживания устройства приведены в [38].
