Релейный стабилизатор напряжения

Этот стабилизатор предназначен для питания устройств на основе цифровых ИМС, не предъявляющих высоких требований по стабильности и уровню пульсаций выходного напряжения. Стабилизатор напряжения снабжен защитой от перегрузок по току и коротких замыканий.

Основные параметры:

Входное напряжение 15...22 В
Выходное напряжение 5 В
Ток срабатывания защиты, А 11 А
Уровень пульсаций на выходе менее 100 мВ
Рабочая частота 20 кГц
Ток нагрузки (мах) 10 А

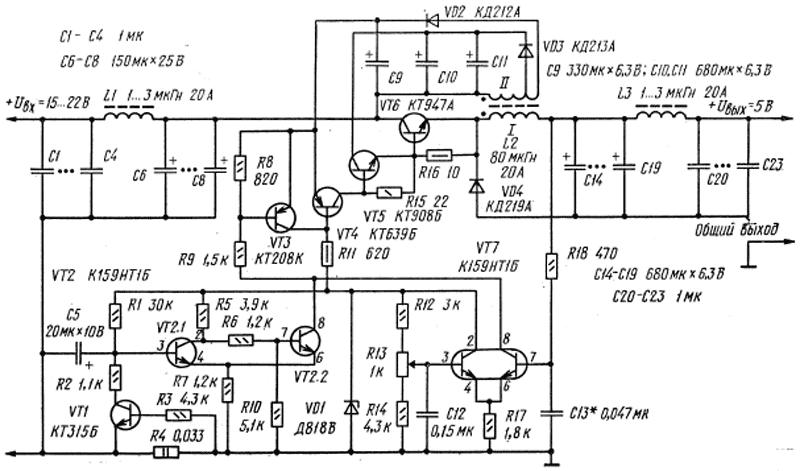

Для получения такого тока нагрузки применено составное включение нескольких транзисторов, для лучшего согласования которых используются дополнительные напряжения смещения, снимаемые с выпрямителей на диодах VD1, VD2. Резистор R4 выполнен из толстой высокоомной проволоки, намотанной на керамический корпус от сгоревшего предохранителя. Дроссели L1, L3 выполнены из отрезка изолированного монтажного провода сечением 1,5...2 мм2, пропущенного через четыре ферритовых кольца марки М2000НМ1 типоразмера К16X8X6 с зазором 0,1 мм каждое. Дроссель L2 намотан на каркасе, который устанавливается в броневой сердечник Б36 из феррита марки М2000НМ1.Каркас следует сделать разборным, чтобы после намотки катушек его можно было снять. Первичная обмотка наматывается «канатиком» из 20 проводов типа ПЭВ-1 0,4 мм, и имеет 15 витков. Вторичная обмотка состоит из двух секций; первая секция имеет 6 витков провода ПЭВ-1 0,8 мм, вторая - 2 витка провода ПЭВ-1 0,4 мм. Конец первой и начало второй секции соединены. На схеме отмечено начало первой секции. После намотки катушек их освобождают от каркаса и заливают эпоксидной смолой. После монтажа катушек в сердечник в нем устанавливают зазор 0,3 мм. Транзистор КТ947А можно заменить на КТ935, КТ912, диод КД219 - на КД213. Более подробно стабилизатор описывается в [ 47], там же приводятся рисунки печатной платы и рекомендации по изготовлению устройства.
