Универсальный преобразователь напряжения

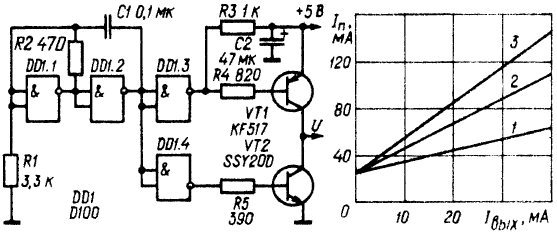

Для получения из напряжения питания микросхем ТТЛ (+5 В) напряжений обеих полярностей можно использовать преобразователь, схема которого показана на рисунке. Его основа - задающий генератор на логических элементах DD1.1 и DD1.2, формирующий импульсы с частотой повторения около ЮкГц и скважностью 2. Через буферные элементы DD1.3 и DD1.4 импульсное напряжение поступает на ключевые транзисторы VT1 и VT2. В зависимости от требуемого напряжения и его полярности к коллекторам этих транзисторов подключают цепи умножителей с положительным или отрицательным выходным напряжением. На рисунках так же изображены нагрузочные характеристики умножителей и зависимость потребляемого преобразователем тока от тока нагрузки умножителей. В преобразователе можно использовать микросхему К155ЛАЗ, транзисторы серий КТ502 (VT1), КТ503 (VT2) н диоды серий КД521, Д220.

Универсальный преобразователь напряжения

Универсальный преобразователь напряжения
