Автомат отключения батареи в кассетном магнитофоне

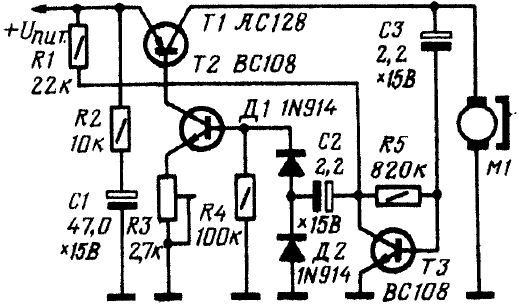

Кассетным магнитофонам, в которых используются коллекторные электродвигатели постоянного тока, свойственен недостаток: при остановке электродвигателя, например, по окончании ленты в кассете, резко возрастает потребляемый ток. Предлагаемое устройство (см. рисунок) позволяет автоматически отключать источник питания при сильном торможении электродвигателя.

Автомат отключения батареи в кассетном магнитофоне

Ток через коллекторный электродвигатель постоянного тока имеет пульсации, связанные с работой щеточно-коллекторного узла. Эти пульсации и используются для управления устройством отключения электродвигателя. При нормальной работе они через конденсатор СЗ поступают на вход усилителя, выполненного на транзисторе ТЗ. Усиленный сигнал выпрямляется диодами Д1 и Д2 и поступает на базу транзистора ТЗ. Транзистор Т2 при этом открывается, а следовательно, открывается и транзистор Т1. При торможении электродвигателя частота пульсациий уменьшается, а при остановке электродвигателя они полностью пропадают. При этом транзисторы Т2 и Т1 закрываются и источник питания оказывается отключенным от нагрузки. Для приведения устройства в исходное состояние нужно выключить, а затем снова включить питание магнитофона. Чувствительность устройства регулируют подстроечным резистором R3 при налаживании.
