Стабилизатор напряжения велофары

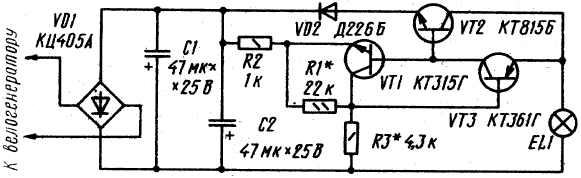

Если велосипедом приходится пользоваться в темное время суток, особенно в сельской местности, на нем устанавливают электрическое оборудование - велогенератор и фару. Но напряжение, вырабатываемое велогенератором, непостоянно и зависит от скорости движения. В какие-то моменты оно может превышать предельно допустимое рабочее напряжение лампы фары, что порою приводит к ее перегоранию. Если же лампа будет питаться стабилизированным напряжением, надежность работы и постоянство светового потока фары возрастут. Конечно, стабилизатор напряжения велофары - не новинка, о некоторых вариантах его уже рассказывалось на страницах популярных журналов. Предлагаемое устройство предназначено для питания лампы фары постоянным напряжением, в нем все транзисторы - кремниевые, выводы коллектора транзистора VT1 и базы VT3 соединены с "общим" проводом через резистор R3, а не через стабилитрон, в цепь эмиттера транзистора VT2 введен диод VD2, а между выводами эмиттера и коллектора транзистора VT1 установлен резистор R1, облегчающий "запуск" этого стабилизатора. Входное напряжение на стабилизатор подается с выпрямителя, выполненного на диодном мосте VD1 и сглаживающих конденсаторах С1, С2. Переменное же напряжение на мост поступает с велогенератора. При работе велогенератора выходное напряжение диодного моста может изменяться (на выводах конденсаторов) в широких пределах, но на выходе стабилизатора (т. е. на выводах лампы EL.1 велофары) оно не превышает максимально допустимого напряжения лампы (3,5В или 6В - в зависимости от используемой лампы и сопротивления резистора R3). Кроме указанных на схеме, можно использовать транзисторы КТ313А - КТ313В, КТ315А -КТ315И, любой из серии КТ503 (VT1); КТ815А -КТ815Г, КТ817А -КТ817Г, КТ805АМ, КТ805БМ (VT2): КТ361А - КТ361Д, любой из серии КТ502 (VT3). Диодный мост VD1- любой из серии КЦ405, диод VD2 - любой с допустимым выпрямленным током не менее 0,ЗА. Налаживание стабилизатора сводится к подбору резистора R3 с таким сопротивлением, чтобы напряжение на лампе не превышало допустимого (3,5 или 6В в зависимости от используемой лампы) даже при максимальном напряжении велогенератора. Следует заметить, что этой схеме присущи следующие недостатки: в стабилизаторе велико падение напряжения на диодах моста VD1, диоде VD2, эмиттерном переходе транзистора VT2 в результате чего для получения выходного напряжения стабилизатора 3,5В на диодный мост должно поступать с велогенератора около 7В. А это требует более быстрой езды.
