Сигнализатор разрядки батареи аккумуляторов

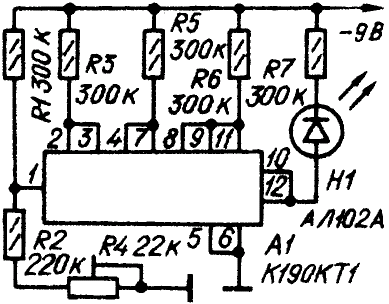

Сигнализатор рассчитан на установку в приемники, работающие от батареи аккумуляторов 7Д-0,1. Он собран на микросборке полевых транзисторов А1 и поэтому потребляет в дежурном режиме очень малый ток - менее 0,1 мА. При напряжении питания, превышающем минимально допустимое значение (7 В), светодиод не горит. При снижении напряжения питания до 7В загорается светодиод. сигнализируя о необходимости подзарядки батареи аккумуляторов. Подстроечным резистором R4 устанавливают порог включения светодиода. Разность между напряжениями источника питания, при которых гаснет и зажигается светодиод, составляет всего около 0.03 В.

Сигнализатор разрядки батареи аккумуляторов
