Индикатор разряда аккумуляторных батарей

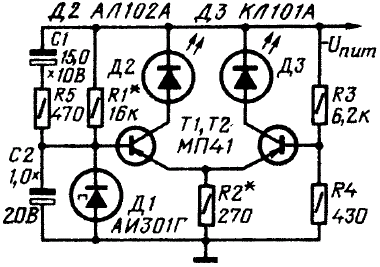

Как известно срок службы кадмиево-никелевой аккумуляторной батареи сократится, если разряжать ее до напряжения ниже 7В. На рисунке приведена электрическая принципиальная схема индикатора напряжения аккумулятора 7Д-0.1. При включении питания ток заряда конденсатора С1 проходит через туннельный диод Д1. При этом величина напряжения на диоде Д1 достаточна для того, чтобы транзистор Т1 открылся. Светодиод Д2, включенный в его коллекторную цепь, при этом светится. Эмиттерный ток транзистора Т1 создаёт на резисторе R1 напряжение, закрывающее транзистор Т1. в результате чего ток через светодиод ДЗ не проходит. Когда же напряжение на аккумуляторе станет ниже 7В, напряжение на туннельном диоде и на резисторе R2 скачком резко уменьшается, транзистор Т1 закроется, светодиод Д1 погаснет, а ДЗ начнет светиться, сигнализируя о необходимости зарядить аккумуляторную батарею.

Индикатор разряда аккумуляторных батарей
