Светодиод как индикатор сетевого напряжения

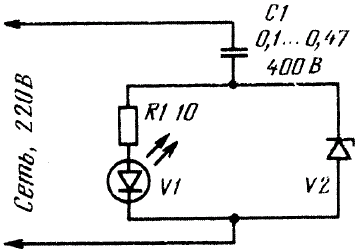

Для индикации наличия сетевого напряжения в радиолюбительских конструкциях обычно используют неоновые лампочки, которые плохо «вписываются» в современное оформление передних панелей бытовой, измерительной и другой радиоэлектронной аппаратуры. Хороший современный индикатор сетевого напряжения можно изготовить на светодиоде. Схема одного из вариантов такого индикатора приведена на рисунке. Прямой ток через светодиод V1 ограничивают резистор R1 и (в основном) конденсатор С1.

Светодиод как индикатор сетевого напряжения

Применение для этих целей конденсатора позволяет избежать ухудшения теплового режима аппаратуры из-за выделения значительного количества тепла токоограничивающим резистором. При отрицательной полуволне сетевого напряжения (на верхнем по схеме сетевом проводе) стабилитрон V2 работает как обыкновенный диод, предохраняя светодиод от пробоя обратным смещением. При положительной полуволне сетевого напряжения основной ток протекает через светодиод V1, так как стабилитрон при этом закрыт. Его свойство стабилизации напряжения используется только при включении прибора, в сеть - фиксируя напряжение на цепочке R1V1, он ограничивает тем самым бросок тока через светодиод V1 и позволяет избежать выхода светодиода из строя. Напряжение стабилизации этого стабилитрона должно быть немного выше, чем прямое падение напряжения на используемом светодиоде Конкретное значение емкости конденсатора С1 зависит от требуемого прямого тока через светодиод V1.
