Регулируемый электронный предохранитель

Это устройство предназначено для защиты цепей постоянного тока от перегрузки по току и замыканий цепи нагрузки. Его включают между источником питания и нагрузкой. Предохранитель выполнен в виде двухполюсника и может работать совместно с блоком питания с регулируемым выходным напряжением в пределах 3...35В. Максимальное полное падение напряжения на предохранителе не превышает 1,9В при максимальном токе нагрузки. Ток срабатывания защитного устройства можно плавно регулировать в пределах от 1,1 до 1,5А независимо от напряжения на нагрузке. Электронный предохранитель обладает хорошими термостабильностью и быстродействием, надежен в работе.

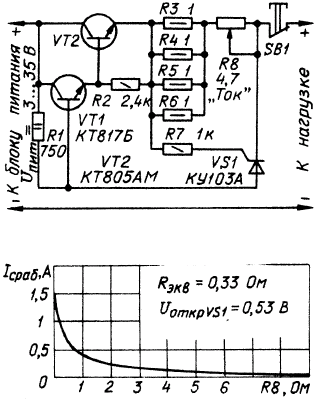

Регулируемый электронный предохранитель

В рабочем режиме тринистор VS1 закрыт, а электронный ключ на транзисторах VT1, VT2 открыт током, протекающим в базу транзистора VT1. При этом ток нагрузки протекает через электронный ключ, набор резисторов R3 -R6, переменный резистор R8 и контакты кнопки SB 1. При перегрузке падение напряжения в цепи резисторов R3 -R6,R8 достигает значения, достаточного для открывания тринистора VS1 по цепи управляющего электрода. Открывшийся тринистор замыкает цепь базы транзистора VT1, что приводит к закрыванию электронного ключа. Ток в цепи нагрузки резко уменьшается; остается незначительный остаточный ток равный при 9В =12мА, а при 35В - 47мА. Для того чтобы восстановить рабочий режим после устранения причины перегрузки, нужно на короткое время нажать на кнопку SB1 и отпустить, при этом тринистор закроется, а транзисторы VT1 и VT2 вновь откроются. Остаточный ток можно уменьшить, увеличив в 1,5...2,5 раза сопротивление резистора R1 и' использовав транзисторы VT1 и VT2 с большим статическим коэффициентом передачи тока. Однако чрезмерное увеличение сопротивления резистора R1 ведет к увеличению падения напряжения на транзисторе VT2, т. е. увеличению падения напряжения на предохранителе в рабочем режиме. Следует иметь в виду, что при напряжении питания, имеющем значительные пульсации, электронный предохранитель срабатывает на пиках напряжения поэтому средний ток через нагрузку будет несколько ниже чем при использовании хорошо сглаженного напряжения. Транзистор VT2 необходимо установить на небольшой теплоотвод, например, на дюралюминиевую пластину размерами 90Х35Х2мм с отогнутыми краями, В устройстве можно применить транзисторы и в металлическом корпусе, потребуется лишь изменить конструкцию и размеры теплоотвода. Транзистор КТ817Б можно заменить на КТ815Б-КТ815Г, КТ817В, КТ817Г, КТ801А, КТ801Б, а КТ805АМ - на КТ802А, КТ805А, КТ805Б, КТ808А, КТ819Б-КТ819Г. Статический коэффициент передачи тока транзисторов должен быть не менее 45. В предохранителе лучше использовать тринисторы КУ103А с напряжением открывания 0,4...0,6В. Подробное описание устройства и рисунок печатной платы приводится в [57].
