Индикатор перегорания предохранителя

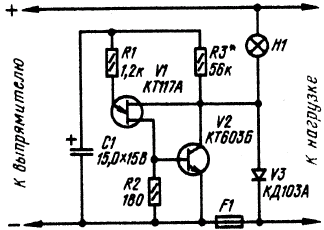

Устройство, схема которого приведена на рисунке, предназначено не только для индикации включения аппаратуры, но и для контроля исправности плавкого предохранителя. поставленного в цепи постоянного тока напряжением до 20В.

Индикатор перегорания предохранителя

При исправном предохранителе F1 к диоду V3 приложено прямое напряжение, диод открыт и лампа горит, сигнализируя о включенном состоянии аппаратуры. Транзисторы V1 и V2, заактированные диодом V3, не оказывают влияния на работу устройства При перегорании предохранителя сигнальная лампа оказывается подключенной к выпрямителю через транзистор V2. Одновременно вступает в работу релаксационный генератор, собранный на однопереходном транзисторе V1. Частота колебаний генератора зависит от сопротивления резистора R3 и емкости конденсатора С1 в данном случае составляет 1...2 Гц. С такой частотой начинят мигать лампа, извещая о неисправности предохранителя. Диод V3 предназначен для исключения влияния сопротивления нагрузки на работу индикатора. При его отсутствии (т. е. вместо диода стоит проволочная перемычка) и коротком замыкании нагрузки (предохранитель сгорает) транзистор V2 может выйти из строя. Транзистор КТ117А можно заменить на КТ117Б - КТ117Г, транзистор КТ603Б - на КТ608А. КТ608Б, диод КД103А - на Д220, Д223. Сигнальная лампа - СМ28-0.05 или другая, в зависимости от напряжения источника питания.
