Автоматический ограничитель переменного тока

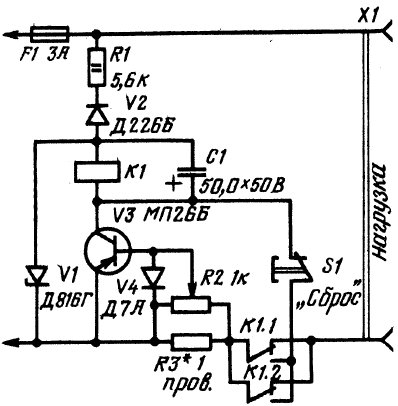

Это устройство предназначено для автоматического отключения нагрузки, если протекающий через нее ток превысит допустимый. Ток, протекающий через нагрузку, подключенную к разъему Х1, создает на резисторе R3 падение напряжения. Часть этого напряжения, снимаемого с движка переменного резистора R2, подается в цепь базы транзистора V3. В коллекторной цепи этого транзистора включено электромагнитное реле К1. Если ток нагрузки превысит заданную величину, то реле К1 сработает и своими контактами К1.1 К1.2 отключит нагрузку от сети и заблокируется. В таком состоянии прибор остается до тех пор, пока не будет нажата кнопка S1 «Сброс». Резисторы R1, стабилитрон V1 и конденсатор С1 образуют стабилизированный источник питания. Диод V4 предохраняет эмиттерный переход транзистора V3 от воздействия на него напряжения обратной полярности. Ток ограничения устанавливают переменным резистором R2. Минимальный ток ограничения определяется сопротивлением резистора R3. При указанном на схеме номинале он составляет 0,2...0,ЗА. Для защиты сети от коротких замыканий в нагрузке используется плавкий предохранитель F1. Контакты К1.1, К1.2 реле соединены параллельно для увеличения возможного максимального тока нагрузки. Транзистор V3 может быть серий МП25, МП26 с любым буквенным индексом, диод V4 - серий Д7, Д9, Д311. Стабилитрон Д816Г можно заменить тремя последовательно включенными стабилитронами Д814Д. Реле К1 - РЭС-9 (паспорт РС4.524.205). Кнопка S1 - МТ1-1 или П2К. Максимальный ограничиваемый устройством ток нагрузки не должен превышать 1,5 А - могут подгорать контакты реле К 1. Подробнее это устройство описано в [58].

Автоматический ограничитель переменного тока
