Два напряжения от одной обмотки трансформатора
Два напряжения от одной обмотки трансформатора

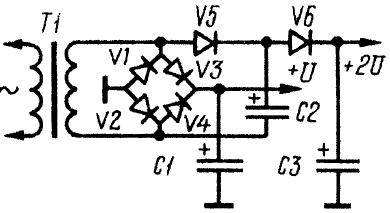

Иногда бывает необходимо в уже имеющемся блоке питания получить удвоенное напряжение. Если выпрямитель выполнен по однополупериодной схеме или трансформатор имеет вторичную обмотку с отводом от середины, то решение поставленной задачи не вызывает у радиолюбителя затруднений. А если выпрямитель собран по мостовой схеме? Как получить удвоенное напряжение в этом случае, показано на рисунке. Положительная полуволна напряжения через диод V5 заряжает конденсатор С2, а отрицательная - конденсатор СЗ через диод V1, общий провод и конденсатор С2. В результате напряжение на конденсаторе СЗ будет равно удвоенному выпрямленному напряжению.

При выборе диодов нужно учесть, что через диод V1 будет течь ток нагрузки как основного выпрямителя, так и дополнительного.
